三菱電機 QY82P トランジスタ出力ユニット ソースタイプ Qシリーズ シーケンサ 出力点数: 32点 接続方式: 37ピンDサブコネクタ NN

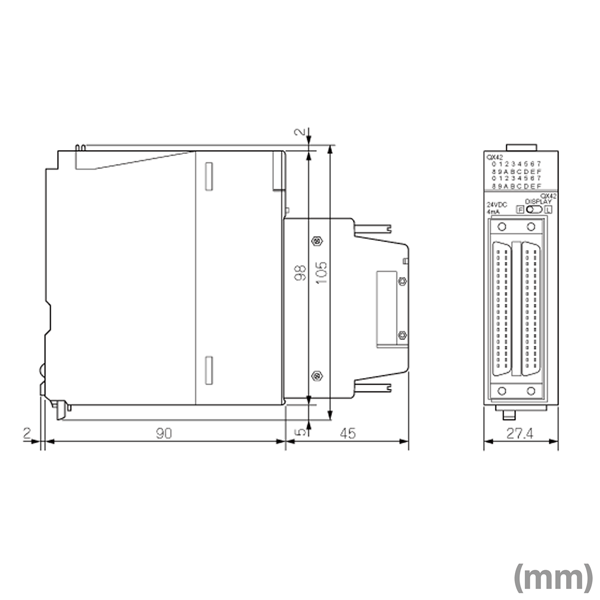

出力形式 トランジスタ出力(ソースタイプ) 出力点数 32点 定格負荷電圧 DC12〜24V(+20/-15％) 最大負荷電流 0.1A/1点, 2A/1コモン 最大突入電流 0.7A 10ms以下 OFF時漏洩電流 0.1mA以下 ON時最大電圧降下 DC0.1V(TYP.) 0.1A DC0.2V(MAX.) 0.1A スロット占有数 1 入出力占有点数 32点(I/O割付:出力 32点) DC5V内部消費電流 95mA(TYP. 全点ON) 外形寸法 H 98mm W 27.4mm D 90mm 質量 0.15kg ■一般仕様 [使用周囲温度] 0〜55℃ [保存周囲温度] -25〜75℃（システムにAnS/Aシリーズユニットが含まれる場合，-20〜75℃） [使用周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [保存周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [耐振動] 　JIS B 3502, IEC 61131-2 に適合 　・断続的な振動がある場合 周波数：5〜8.4Hz，片振幅：3.5mm、周波数：8.4〜150Hz，定加速度：9.8m/s2、掃引回数：X,Y,Z各方向10回 　・連続的な振動がある場合 周波数：5〜8.4Hz，片振幅：1.75mm、周波数：8.4〜150Hz，定加速度：4.9m/s2 [耐衝撃] JIS B 3502, IEC 61131-2 に適合（147m/s2，XYZ3方向各3回） [使用雰囲気] 腐食性ガスのないこと [使用標高] 0〜2000m [設置場所] 制御盤内 [オーバボルテージカテゴリ] II 以下 [汚染度] 2以下 [装置クラス] Class 1
